SEW45系列萬能式斷路器
符合標準: GB/T14048.2和IEC60947-2等標準。 訂購熱線：13634215093
- 產品詳情
-
產品概述
SEW系列萬能式斷路器(以下簡稱斷路器)適用于交流50Hz,額定工作電壓至AC690V,額定工作電流至6300A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害，該斷路器具有智能化保護功能，選擇性保護**，能提高供電可靠性，避免不必要的停電。
符合標準: GB/T14048.2和IEC60947-2等標準。

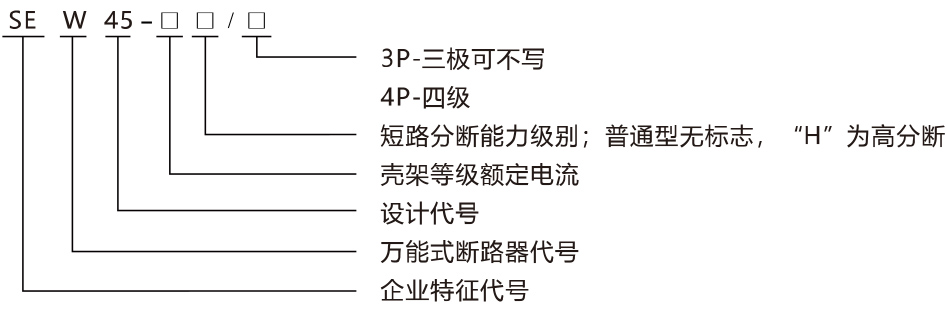

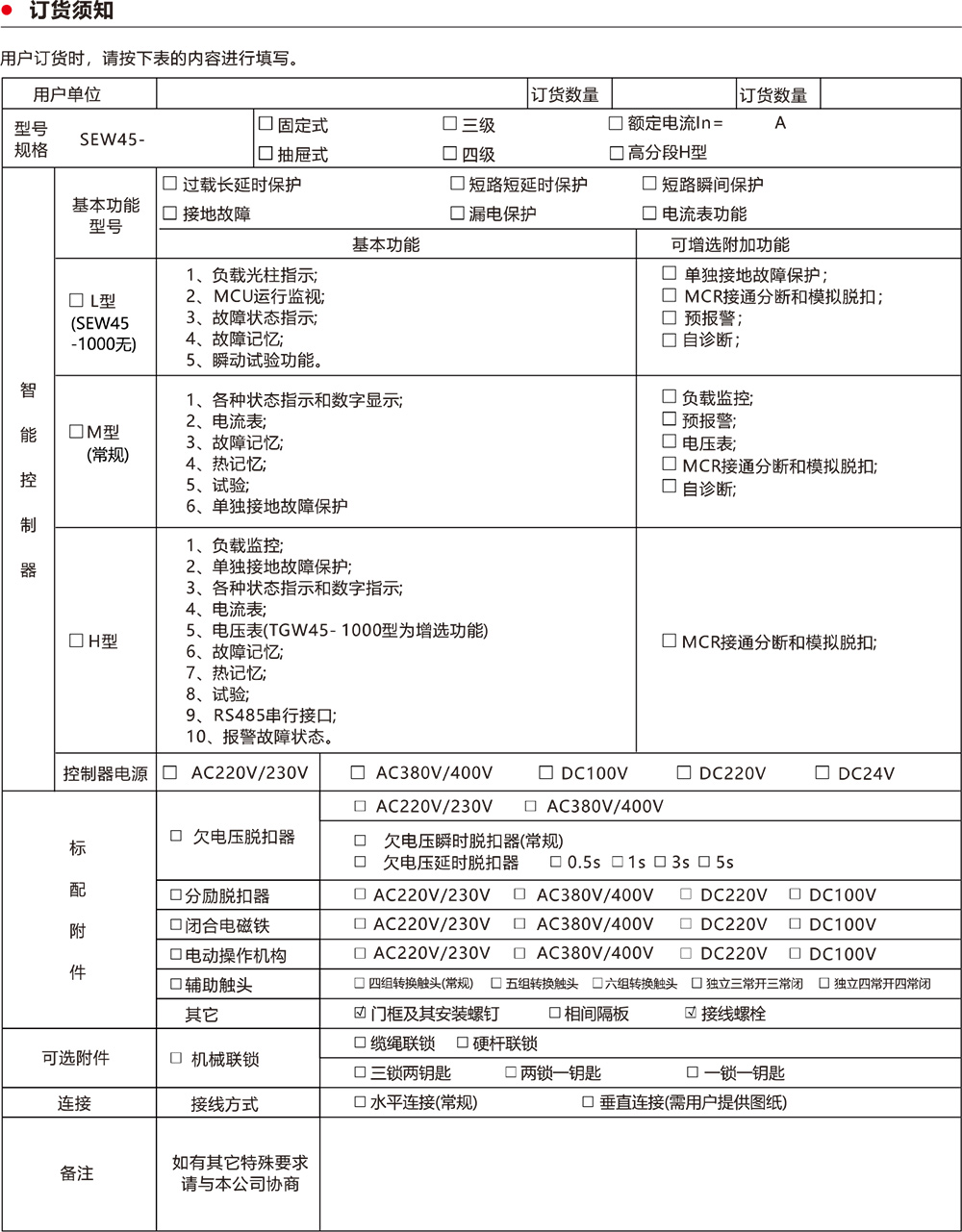

產品命名規則

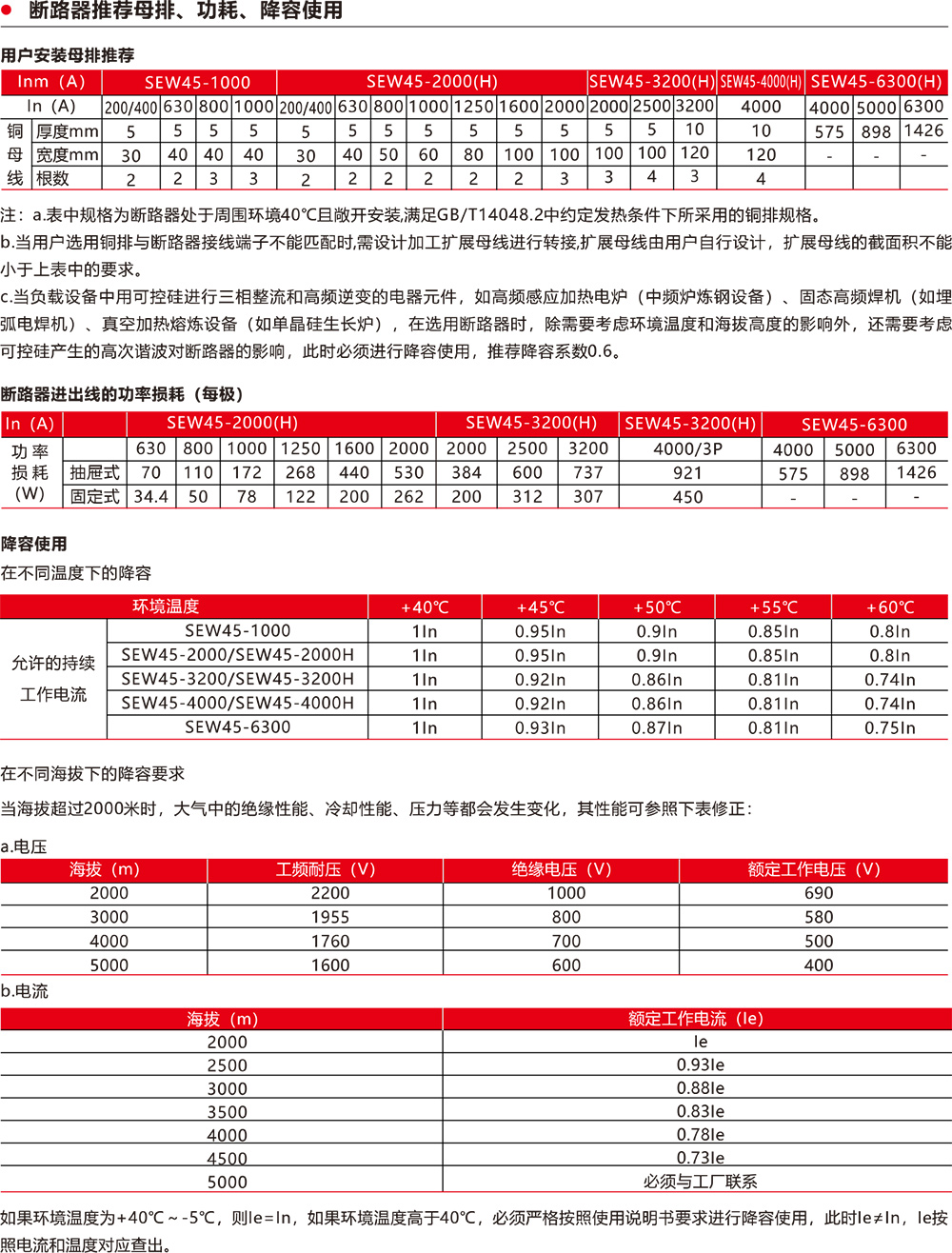

正常工作條件和安裝條件
環境溫度:上限值不超過+40°C,下限值不低于-5°C, 24h的平均值不超過+35°C。
注1:下限值為-10°C或-25°C的工作條件,在訂貨時用戶須向制造廠申明。
注2: . 上限值超過+ 40°C或下限值低于-10°C或25°C工作條件，用戶應與制造廠協商。
海拔:不超過2000m。
大氣條件:相對濕度在周圍空氣溫度為+ 40°C時不超過50%;在較低溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度為+25°C,并考慮到因溫度變化發生在產品表面.上的凝露。
污染等級: 3級。
使用類別: B。

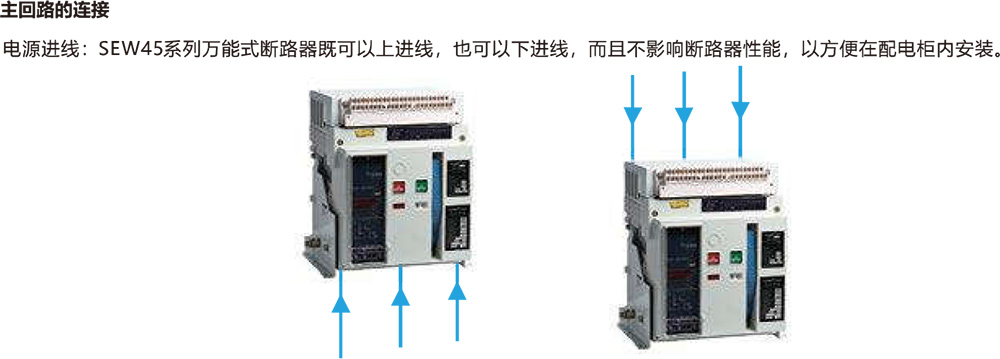

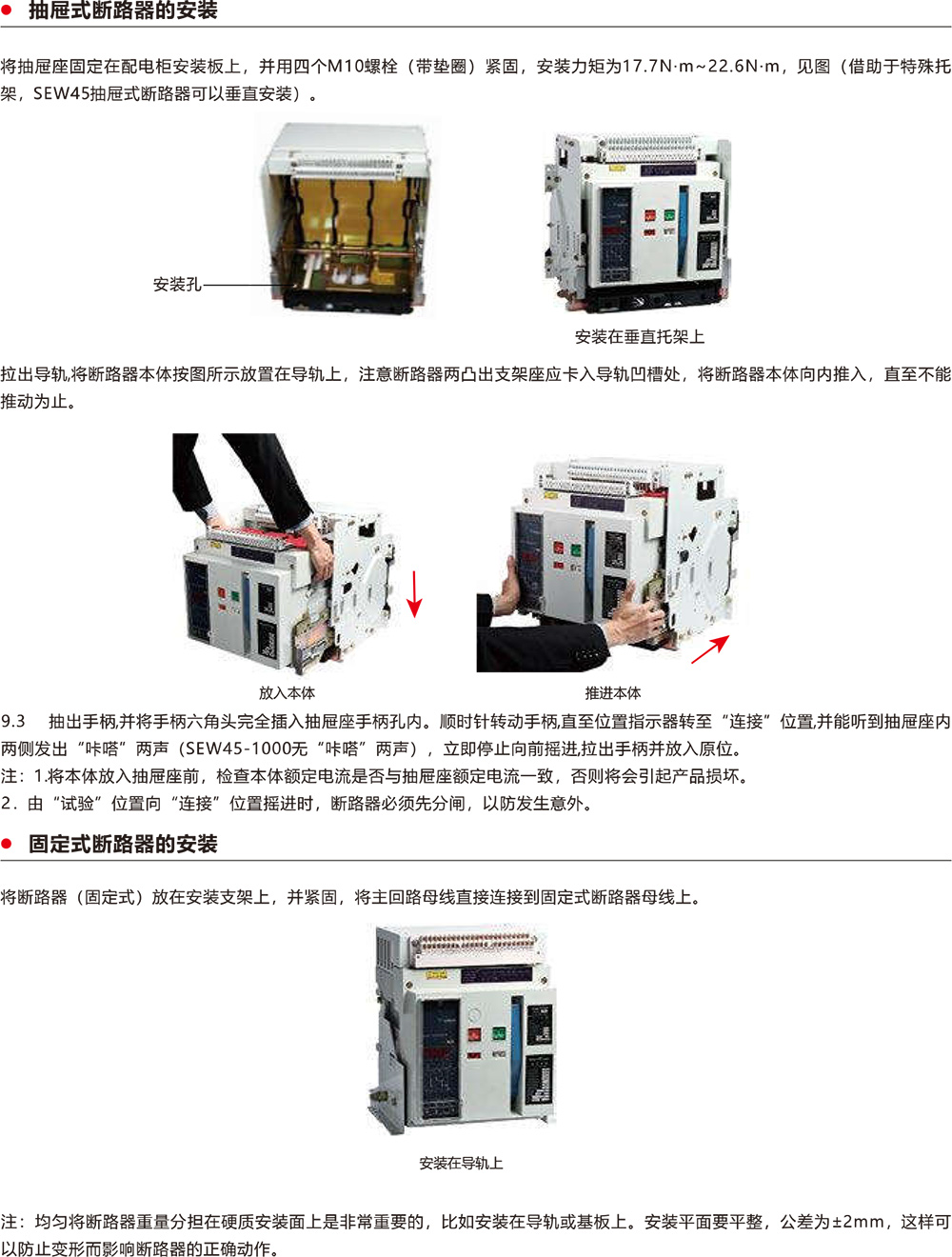

安裝類別:斷路器的安裝類別為IV，當主回路的額定工作電壓小于等于AC400V時,輔助電路安裝類別除了欠壓脫扣器線圈和電子脫扣器用的電源變壓器初級線圈與斷路器相同外，其余均為I;當主回路的額定工作電壓大于AC400V小于等于AC690V時,輔助電路需要用隔離變壓器與主回路隔離，隔離變壓器的容量≥5kVA,并且控制回路的最高工作電壓為AC400V,輔助電路安裝類別均為I。斷路器應按照制造廠提供的使用說明書的安裝要求進行安裝，斷路器垂直傾斜度不超過5°。

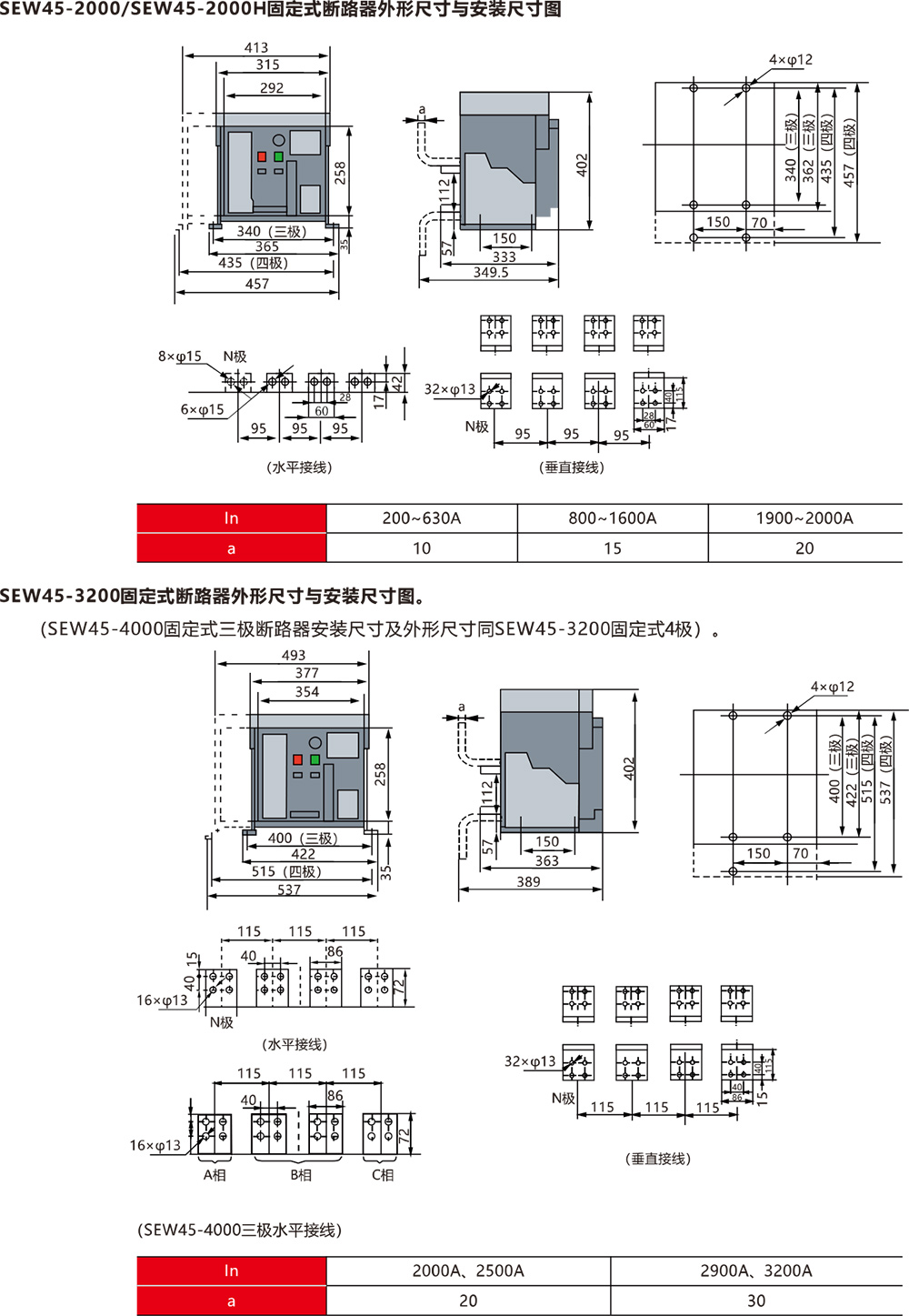

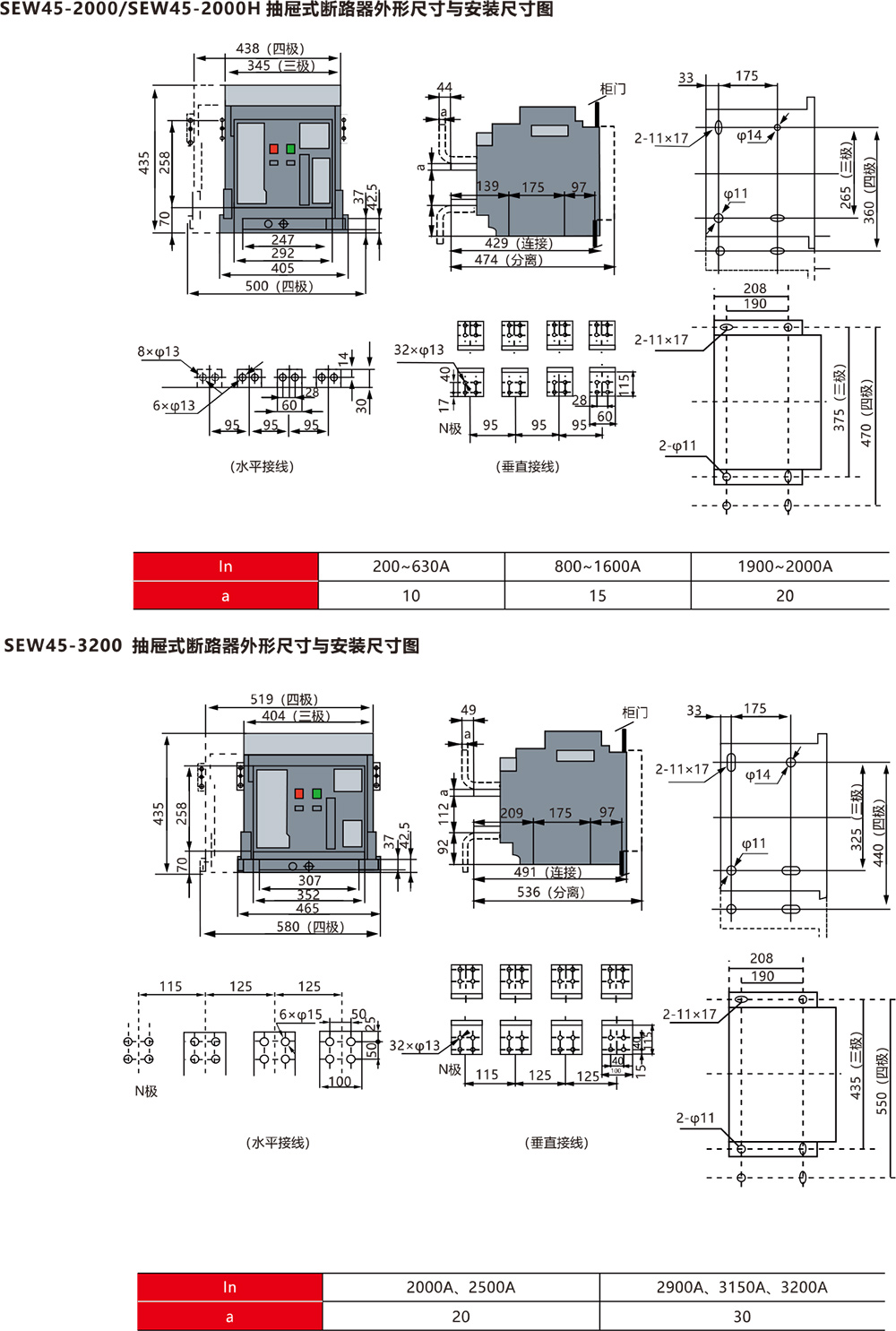

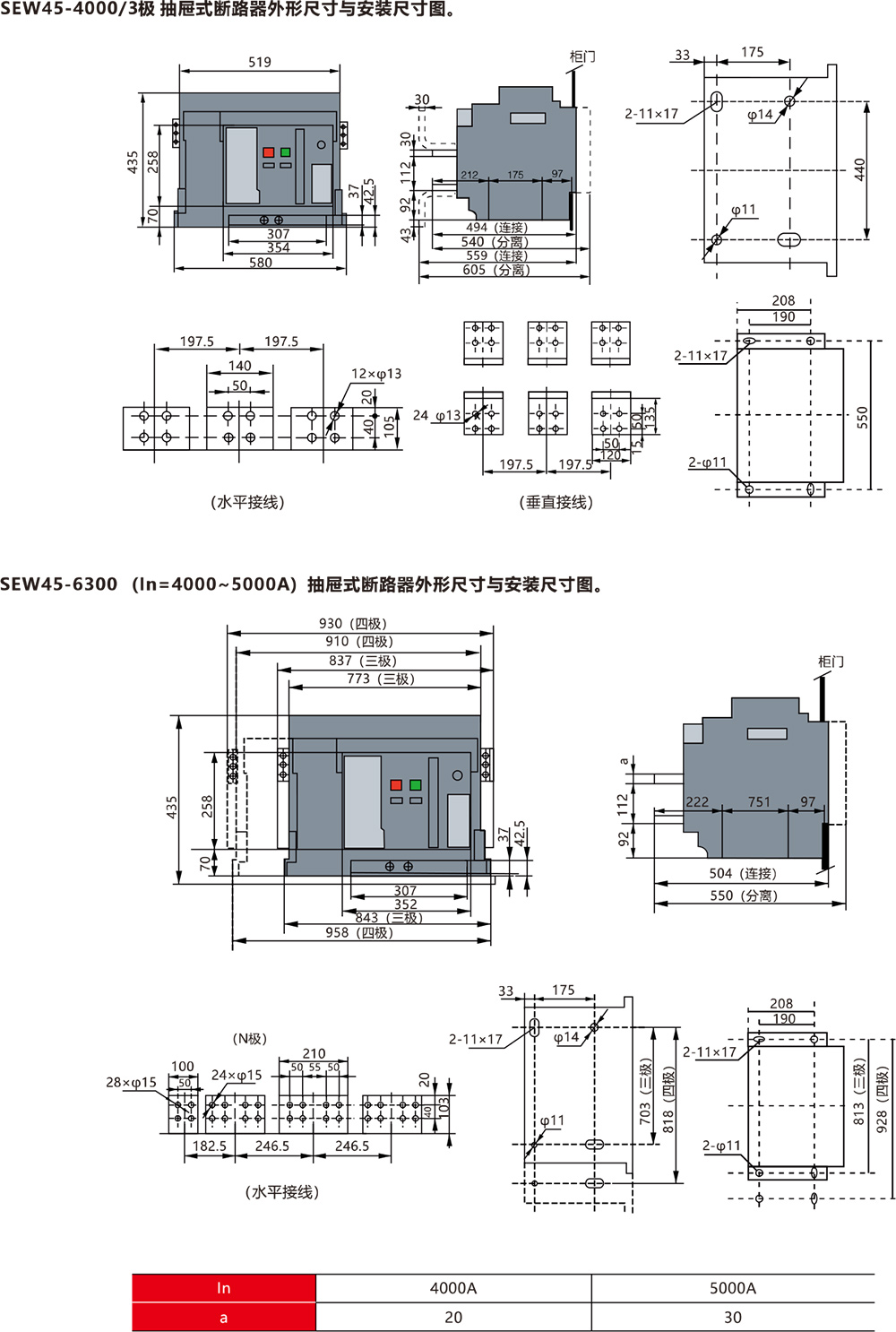

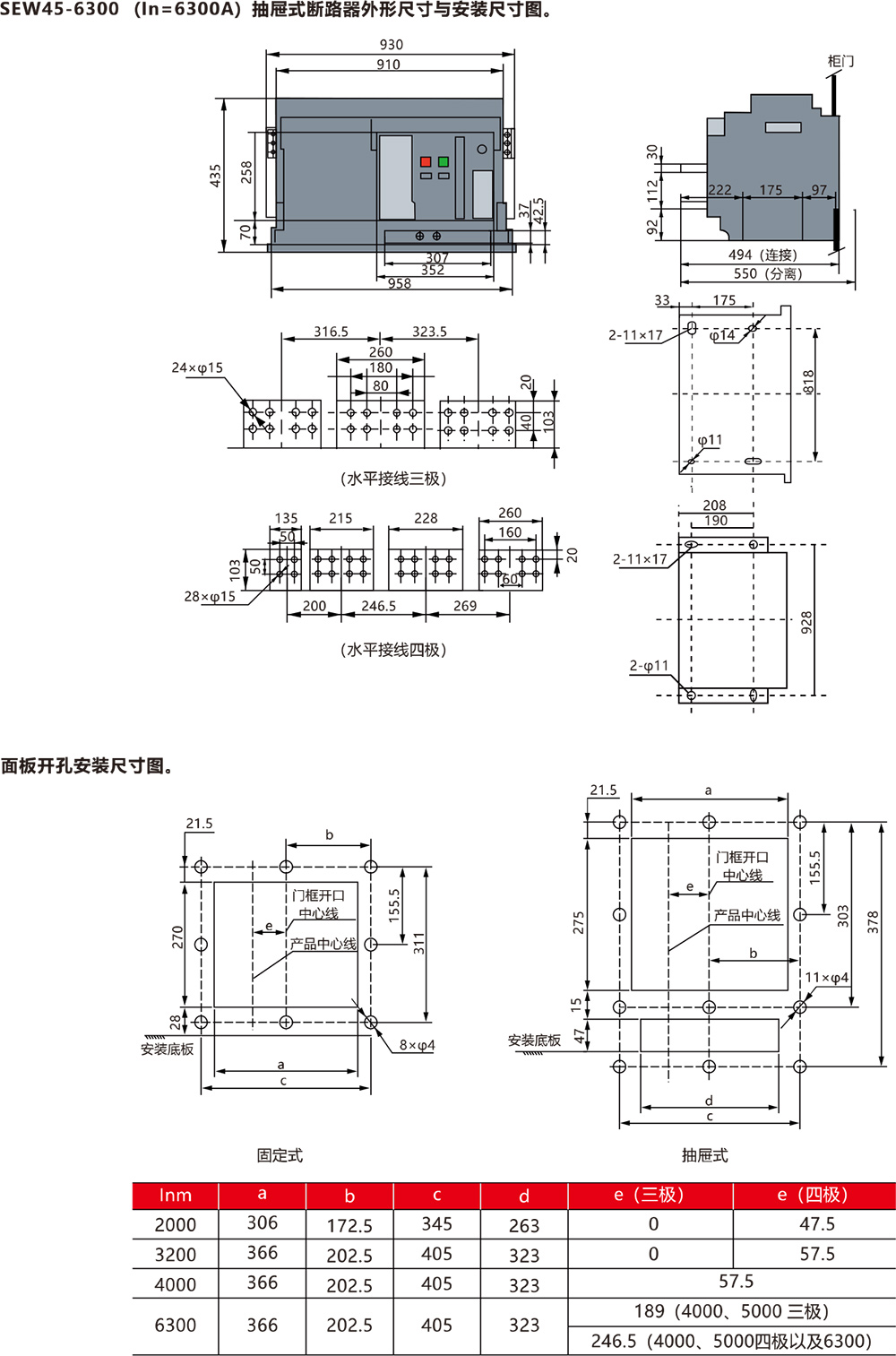

外形尺寸
型號 SEW45-1000 SEW45-200o/
SEW45-2000HSEW45-3200/
SEW45-3200HSEW45-4000/
SEW45-400OHSEW45-6300 固定3P 274×289×315 362×333×402 422×363×402 537×363×402 - 固定4P 344×389×315 457×333×402 537×363×402 - - 抽屜3P 286×373×362 375×429×435 435x491×435 550×494×435 813×494×435
(4000A/5000A)
928x494x435
(> 5000A/6300A)抽屜4P 352×373×362 470×429×435 550×491×435 930×494×435 主要技術參數
基本信息 殼架等級額定電流 1000 2000/2000H 3200/3200H 4000/4000H 6300 額定工作電流In(A) 200/250/300
350/400/500
630/700/800
1000200/250/400
500/630/800
1000/1250
1600/1900
20002000/2500
2900/3150
32004000 4000/4900
5000/5900
6300極數 3P/4P 3P/4P 3P/4P 3P 3P/4P 頻率(Hz) 50 50 50 50 50 額定工作電壓Ue(V) 40/69 40/69 40/69 400/690 40/69 額定絕緣電壓Ui(V) 1000 1000 1000 1000 1000 額定沖擊耐受電壓Uimp
(kV)12 12 12 12 12 分?jǐn)嗄芰?jí)別 空（常規) 空(常規)/H 空(常規）/H 空（常規) 空（常規) 額定極限短路分
斷能力lcu(kA)Ac400v 42 80/90 100/100 100/100 120 AC690v 25 50/65 65/65 65/65 75 額定運行短路分
斷能力lcs(kA)AC400v 30 80/90 80/100 80/90 100 AC690v 20 40/65 10/13 50/65 65 額定短時耐受電
流lcw/1s(kA)AC400v 30 55/60 80/80 80/80 100 AC690v 20 40/50 50/50 50/50 65 額定短時耐受電
流lcw/0.5s(kA)AC400V / -/75 -/100 -/100 / Ac690v / -/65 -/65 -/65 使用壽命 機械 免維護15000
有維護30000免維護15000
有維護30000免維護10000
有維護20000免維護10000
有維護20000免維護5000
有維護10000電氣 免維護8000 免維護8000 免維護6000 免維護6000 免維護1500 飛弧距離 0 0 0 0 0 安裝方式 固定式、抽屜式 固定式、抽屜式 固定式、抽屜式 固定式、抽屜式 抽屜式 接線方式 水平、垂直 水平、垂直 水平、垂直 水平 水平 控制器類型 2M/2H L/M/2M/2H/3M/3H

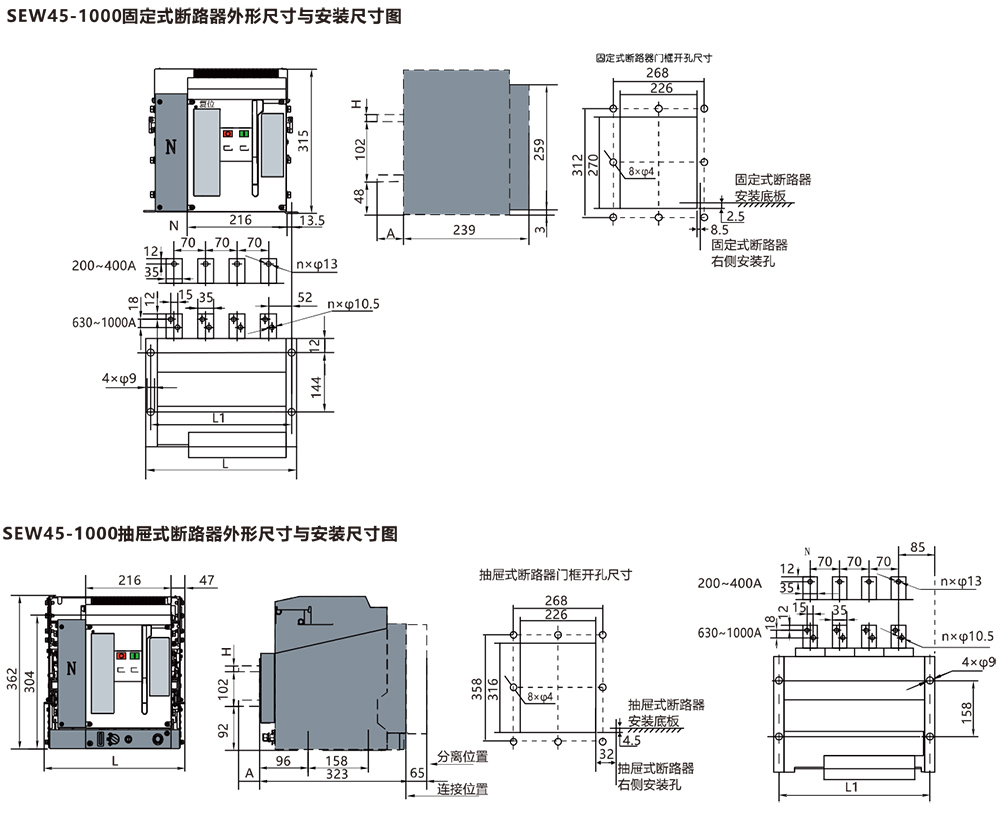

安裝尺寸圖
