SELY-Ⅰ25系列電涌保護器
?SPD符合GB/T18802.1/IEC61 643- Ⅱ。 訂購熱線：13634215093
- 產品詳情
-
產品概述
SELY-Ⅰ25系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz、380V以及下的TT.TN-STN-C. IT. TN-C- S等供電系統，對雷擊或其它瞬時過電壓進行保護，應用于雷擊風險較高地區的設備系統的一級防雷保護。
SPD符合GB/T18802.1/IEC61 643- Ⅱ。
產品安裝
產品安裝在LPZ0B或LPZ1區與LPZ2區交界處,或在電源引入的總配電箱(柜)處采用35mm的標準導軌安裝。連接導軌采用6-35mm2多股銅制軟線。接地線應采用1 6mm"以上的雙色導線，長度不大于500mm,
為了防止電渦保護器失效后影響電網運行安全，聯接于睦毫的保護器應串聯一個本套的LSCB后備保護器。
主要結構及工作原理
SPD為-端口,防觸電保護,戶內式固定安裝，電壓限制型。
具有沖擊電流大(limp:2.5kA) ，殘壓低( Up:s2.5kV )等特點。
SPD內置脫離器。當SPD因過熱擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。

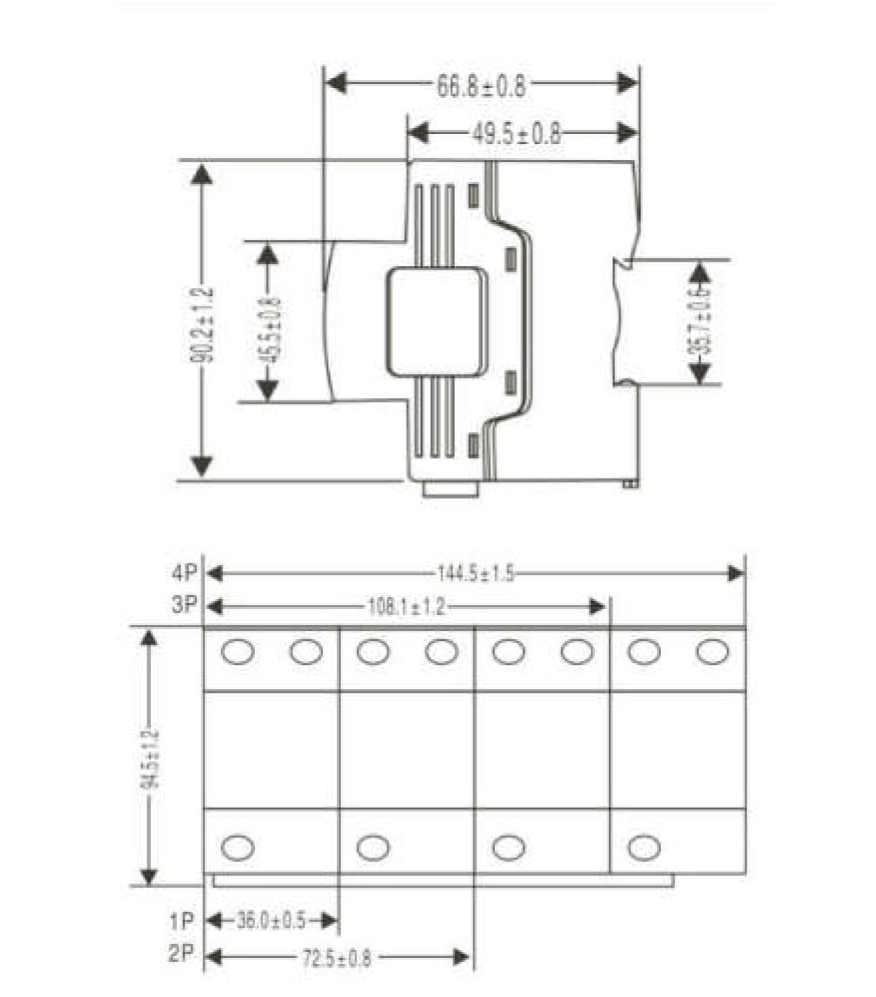

外形尺寸圖
主要技術參數
型號規格 SELY-Ⅰ15 SELY-Ⅰ25 SELY-Ⅰ50 雷電保護區 1級Class1 最大持續工作電壓Uc(VAC) 275、385、420、440 電壓保護水平Up (kV) 2.5 最大放電電流(10/350us) SELY-Ⅰ15 SELY-Ⅰ25 SELY-Ⅰ 50 標稱放電電流(8/20 us) 50 響應時間ns ≤25 環境溫度 -40℃~+80℃ 防護等級 lP20 失效指示 白色正常，紅色失效 遙信功能 可另配貨 安裝 安裝在35mm導軌上 在線留言
